ファインバブルの測定機器

測定機器

ファインバブルは、大きさの違いで2種類【マイクロバブル／ウルトラファインバブル】に分けられ、特徴が異なるため、それぞれ専用の機器を活用して測定します。

計測機器：SALD-7500nano
測定器メーカー：島津製作所

計測機器：NanoSight NS300
測定器メーカー：マルバーン

直径100μm未満で1μm（=0.001mm）以上の泡。発生後、浮上し消滅する

広角に1つの検出面で光を捉えるため、複数の光の組み合わせによるデータの不連続が発生せず、正確な粒子径分布を測定することができます。また、測定できる粒子径の範囲が広いことも特徴の1つです。

測定器

マイクロバブルを含んだ検体水が通るフローセル

測定データサンプル[1]

測定データサンプル[2]

直径1μm未満の泡。安定的で長く留まる

レーザーと顕微鏡を用いて、ウルトラファインバブルからの散乱光を捉え、その移動速度を分析することで（粒子軌跡解析法）、ウルトラファインバブルの数を測定します。 6つの光学フィルタを活用し、複数の検体を同時解析することができます。

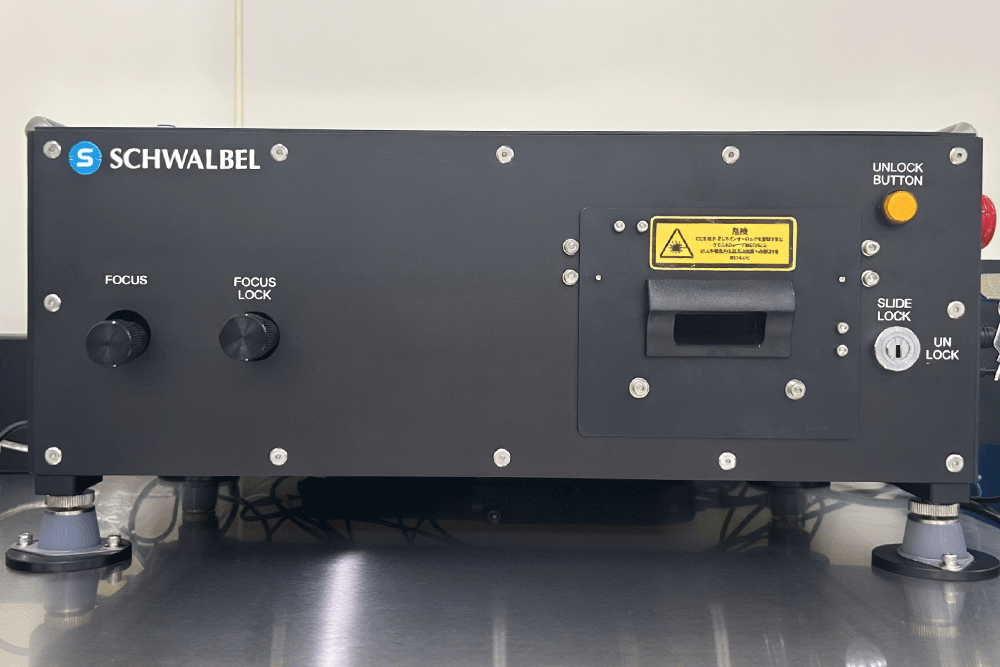

測定器

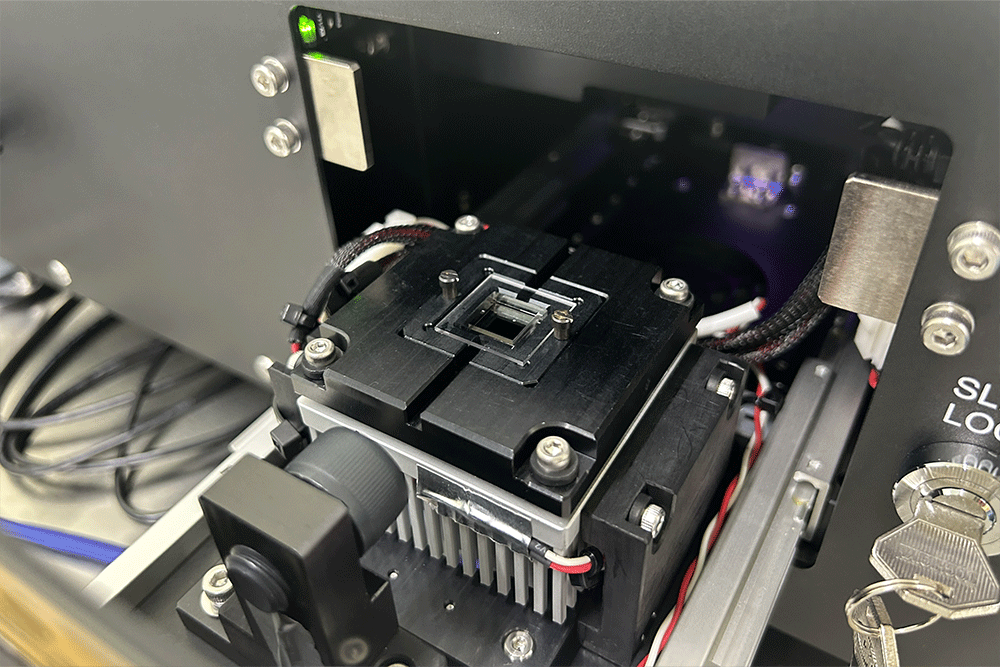

検体をセットする内部

リアルタイムデータサンプル

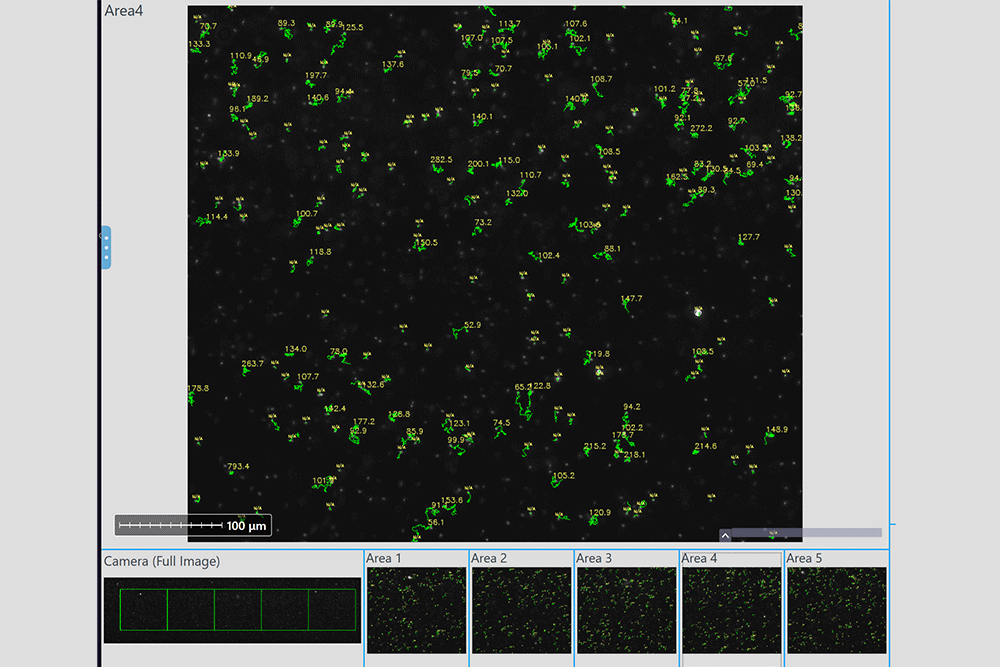

測定データサンプル[1]

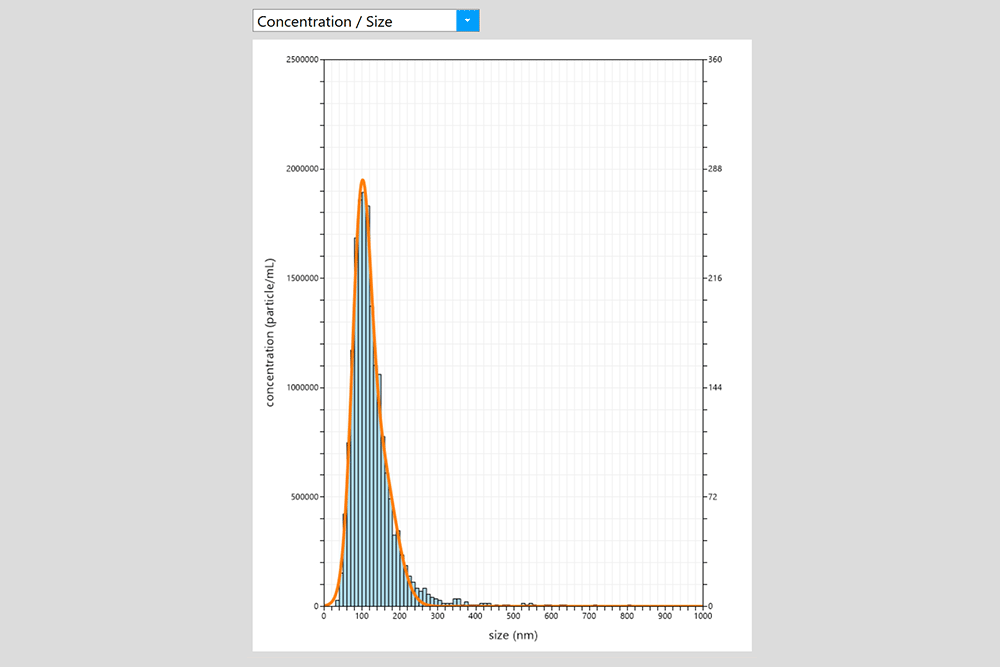

測定データサンプル[2]
