便ふた用ダンパーの交換方法
このたびは、当社製品をお買い求めいただき誠にありがとうございます。下記の交換手順に従い、正しく交換してください。
すべてのパーツが交換できる温水洗浄便座はこちらReplacement Parts Instruction
交換に必要な工具
プラスドライバー

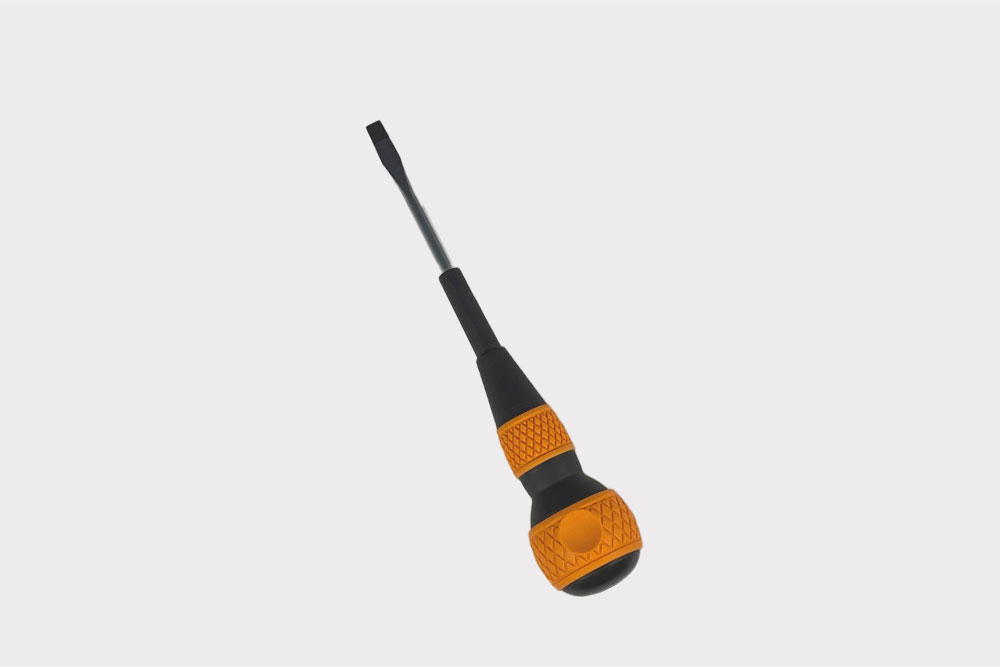

マイナスドライバー

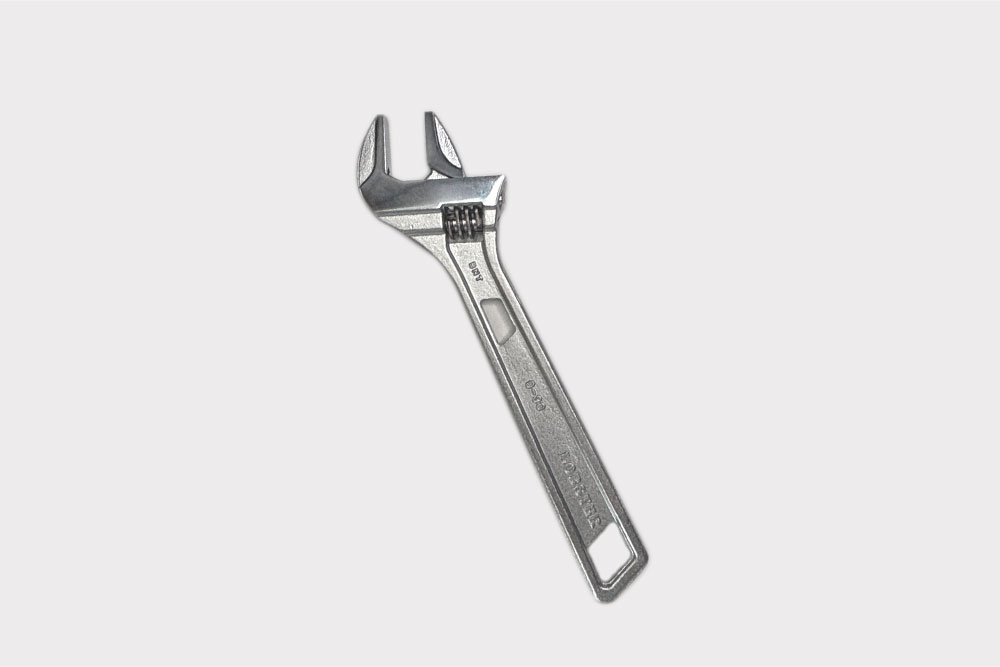

モンキーレンチ
1.「温水洗浄便座」を取り外す
【1】事前準備
※ロータンクの水を抜き止水していることを確認してください。
ロータンクに給水される場合は、止水栓を閉め直してください。
止水栓を閉める

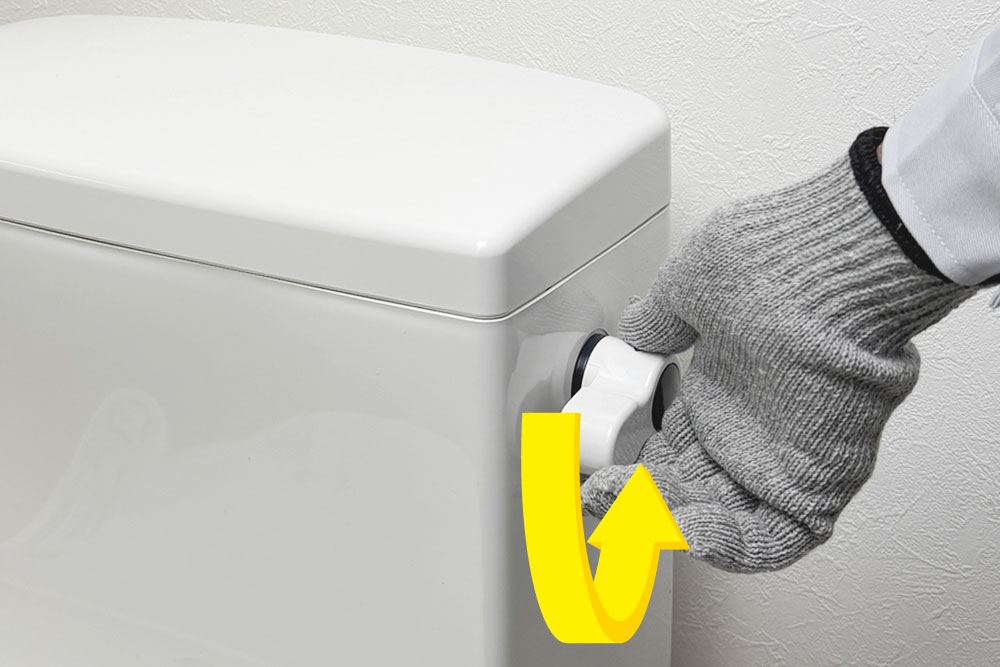

ロータンクの水を抜く

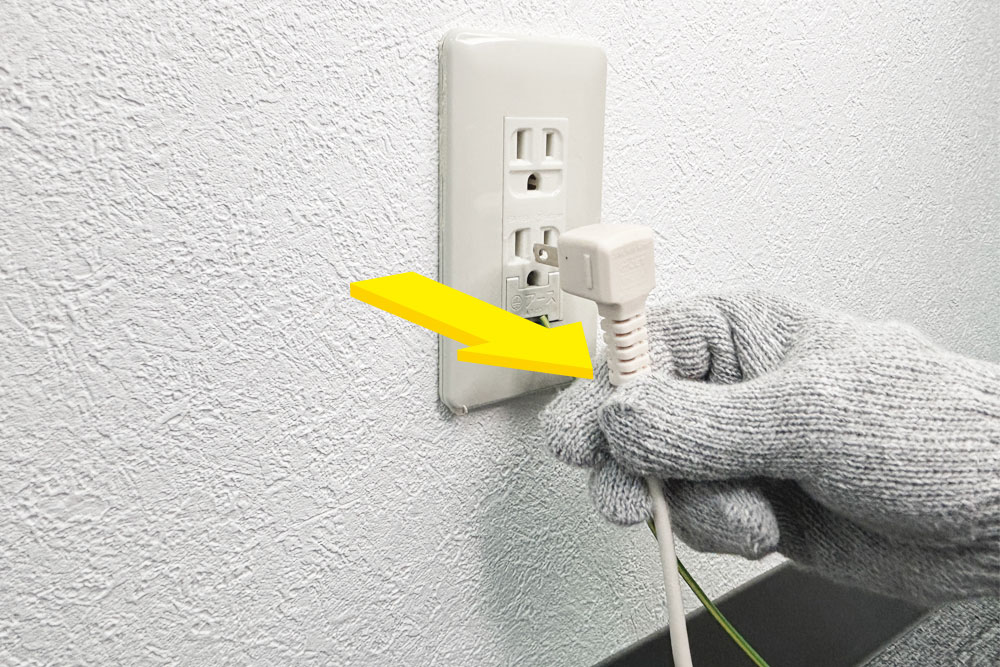

電源プラグを抜く
アース線を抜く
【2】本体給水ホースを外す
※バケツなどを置いて床が濡れないように注意してください。

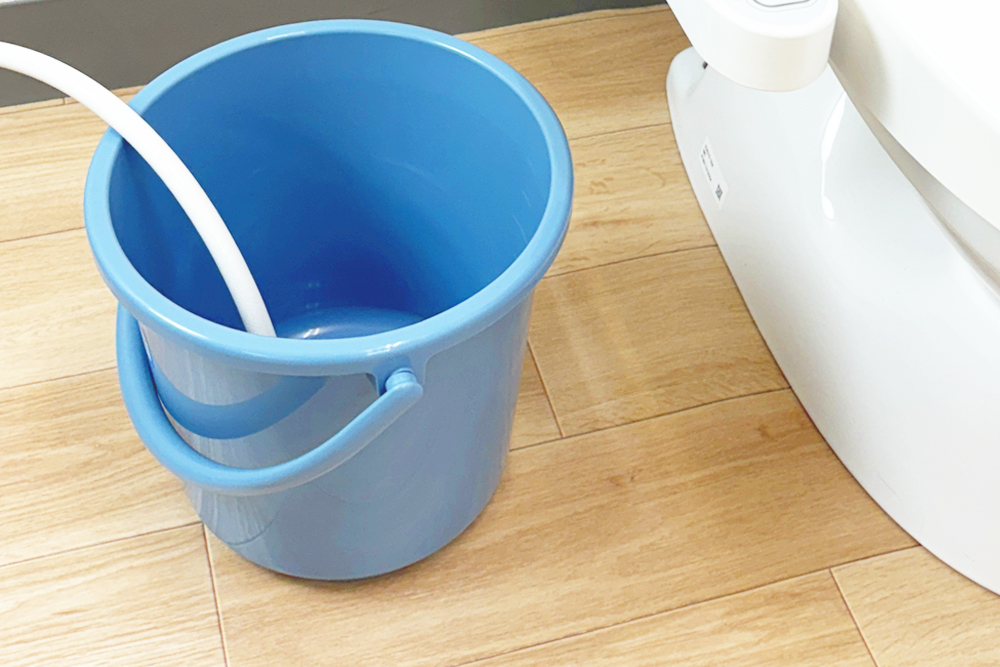

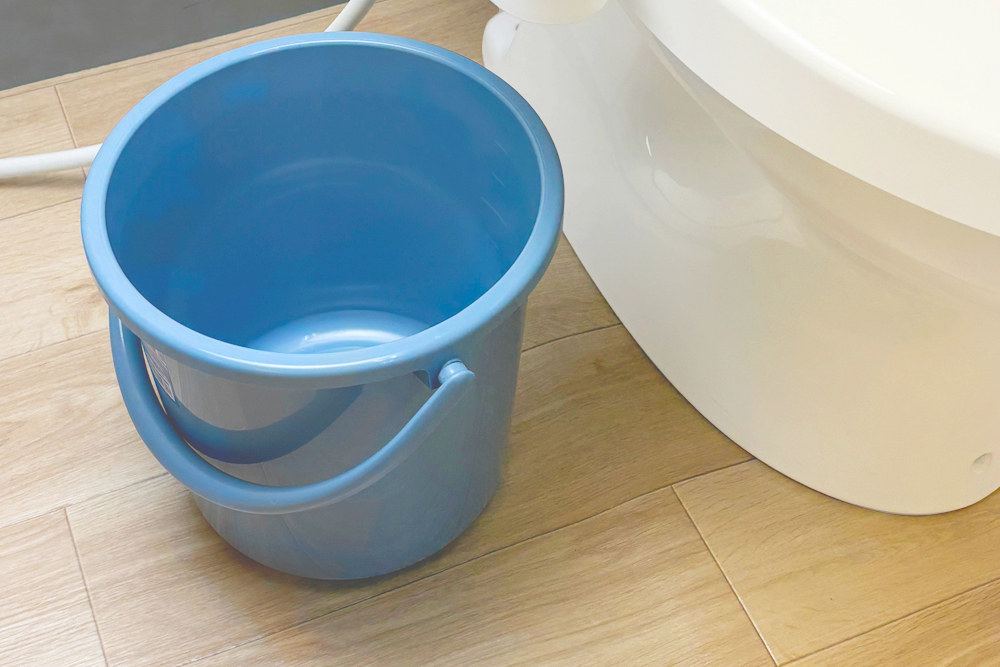

バケツを置く

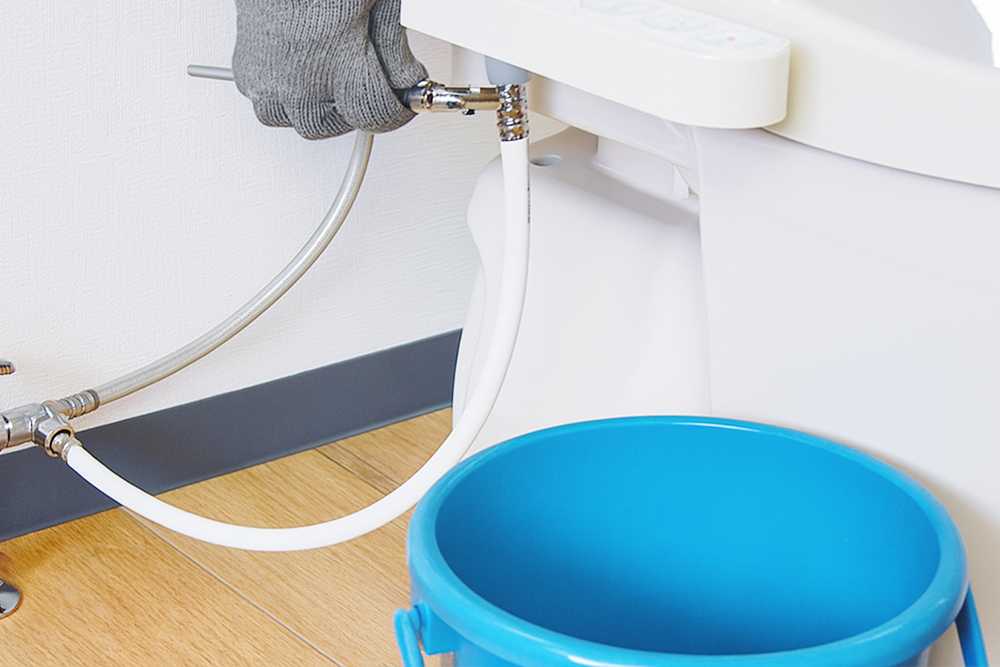

ナットを緩めて外す
ホースの先をバケツに入れる
【3】便ふたを外す
※便ふたが少し開いた状態で広げると簡単に外せます。
※無理に力を加えてないでください。 便ふたの状態により、割れてケガをするおそれがあります。
本体の左側を広げる
左側を持ち上げ、左側を外す

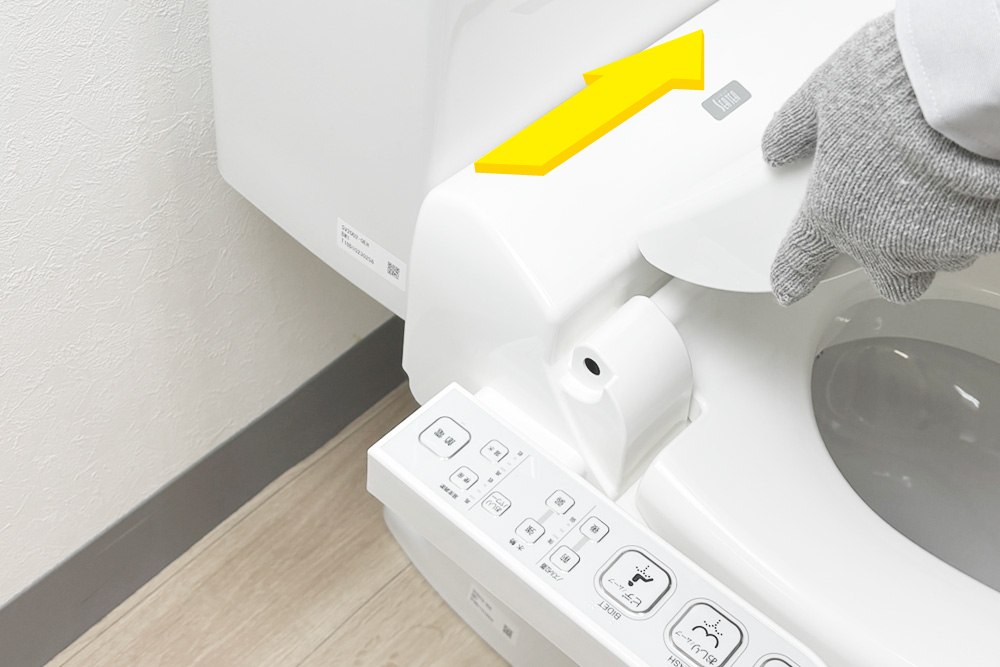

ふたを右にずらし、ふたを外す

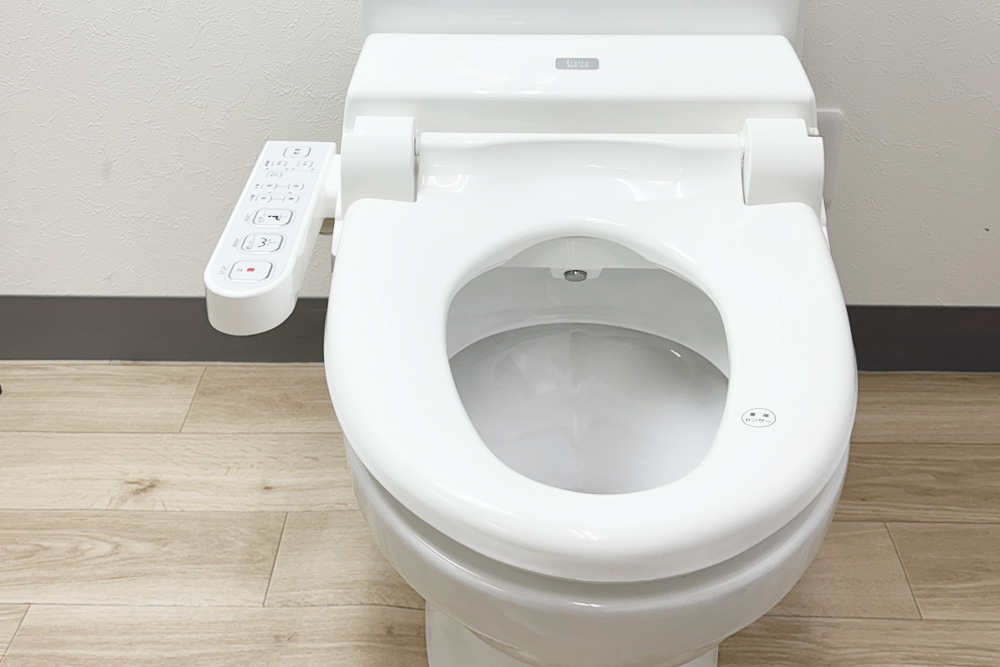

ふたが外れた状態
【4】本体を外す

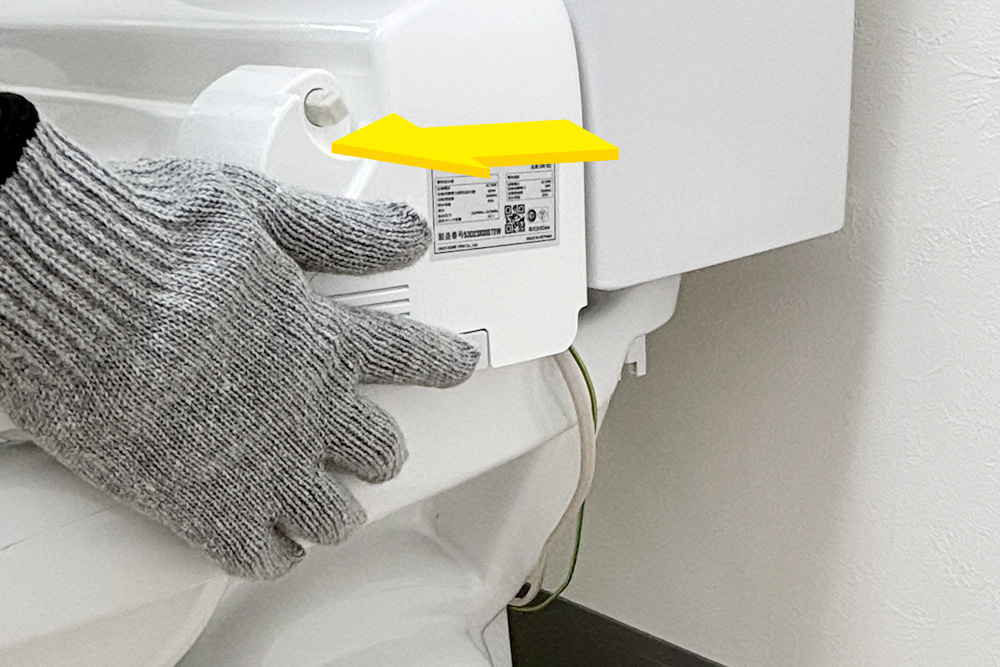

本体着脱ボタンを押しながら手前に引く

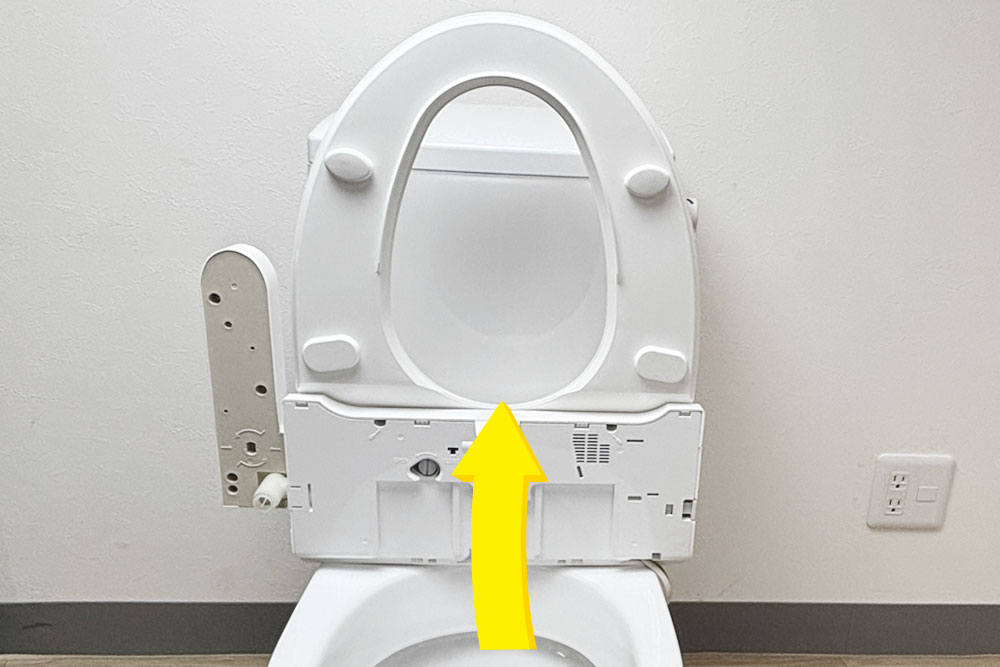

本体を立てる
【5】本体の水を抜く
※水を抜いた後、水抜き栓の閉め忘れに注意してください。

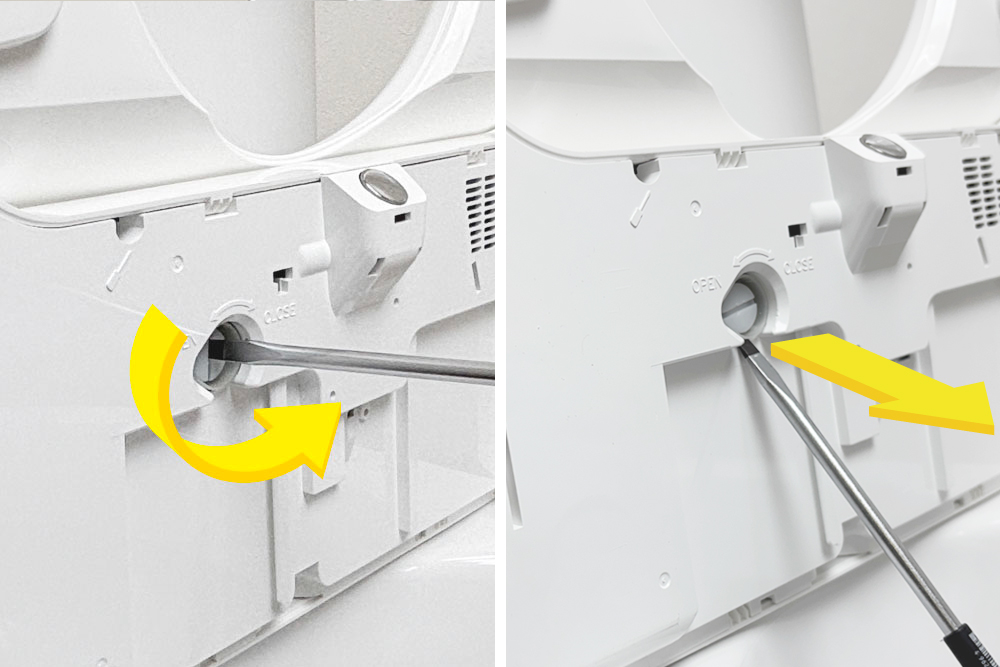

水抜き栓を左に90°回してマイナスドライバーの先で引き上げる
本体を倒して水を抜く
水抜き栓を右に90°回して閉め
汚れ・水滴を拭き取る
2.「便ふた用ダンパー」を取り外す
【1】 本体カバーを開ける
※傷つき防止およびノズルガードの保護のため、ビニールシートやタオルなどを敷いて作業してください。
本体を立てる
溝（４か所）にドライバーを入れてツメを外す

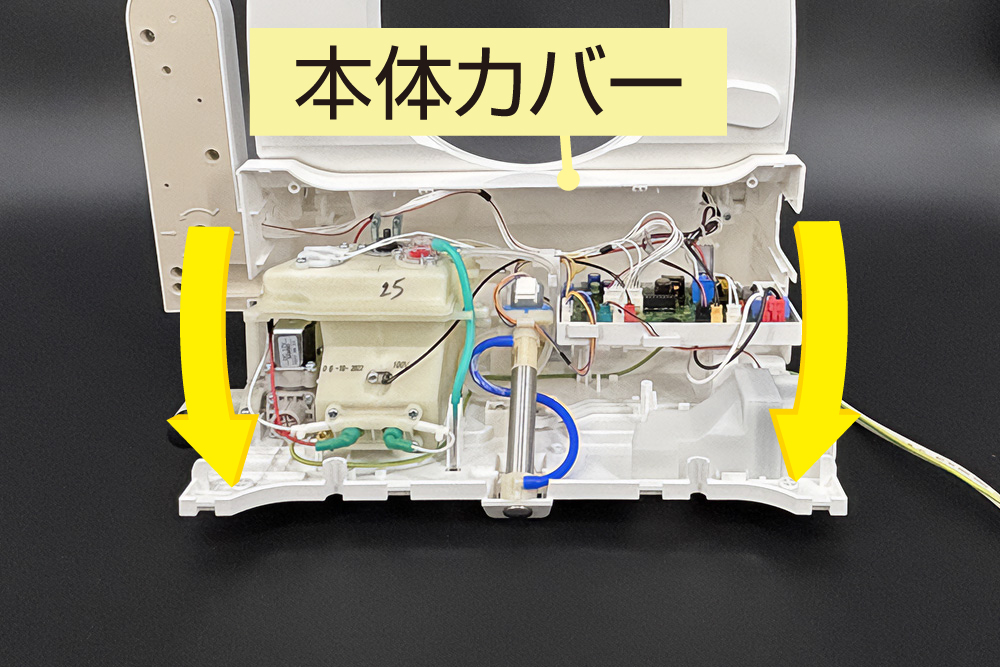

本体カバーを開ける
脱臭ケースを取り外す

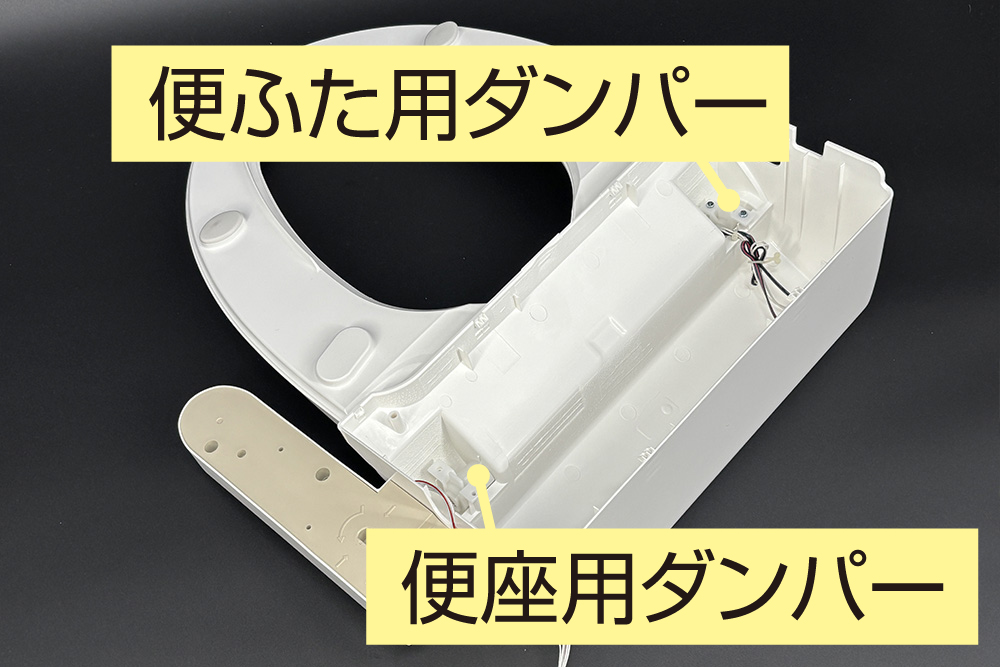

【2】 便ふた用ダンパーを取り外す
本体カバーの開口部を上に向ける
※便座用ダンパーは取り外さないでください。

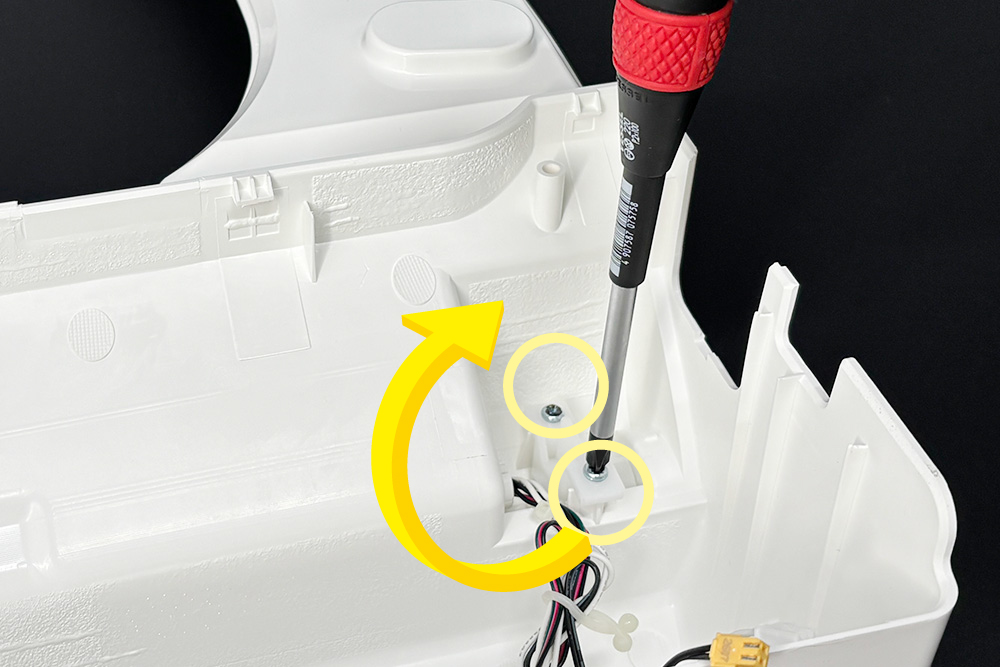

ビス（２か所）を取り外す
ダンパーのリブを持って抜き取る
3.新しい便ふた用ダンパーを取り付ける
【1】 新しい便ふた用ダンパーを取り付ける
本体カバーの開口部を上に向ける

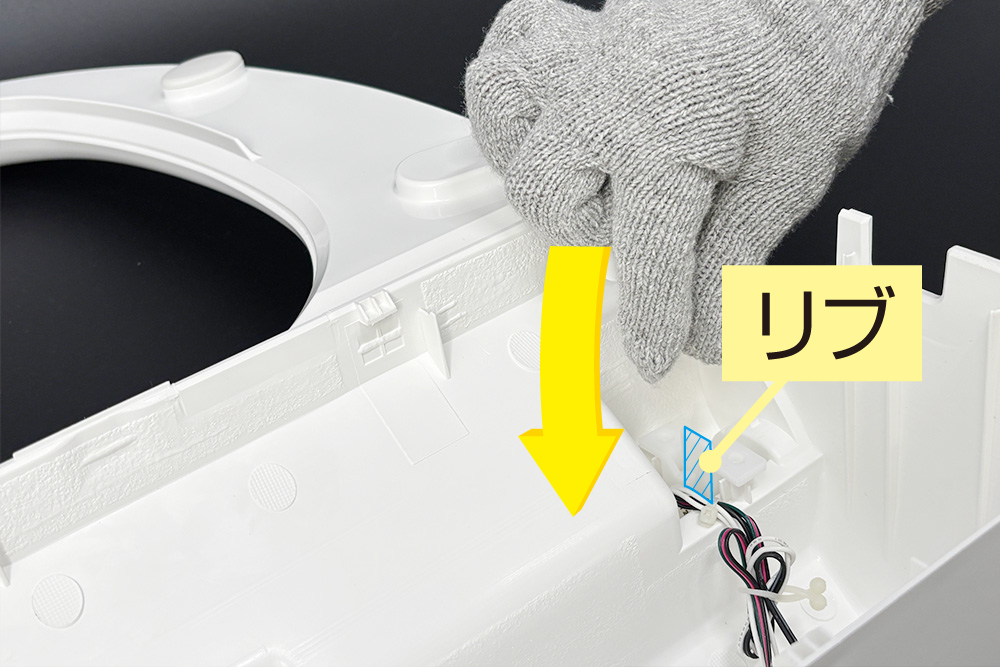

ダンパーのリブを持ってはめる
ビス（２か所）を取り付ける
4.本体カバーを閉める
【1】 本体カバーを閉める
全てのコネクタの抜けやゆるみがないか確認する
※作業中に他のコネクタが抜けたりゆるんだりする場合があります。
※ノズルが前後するためノズルユニットのコードはたるませてください。

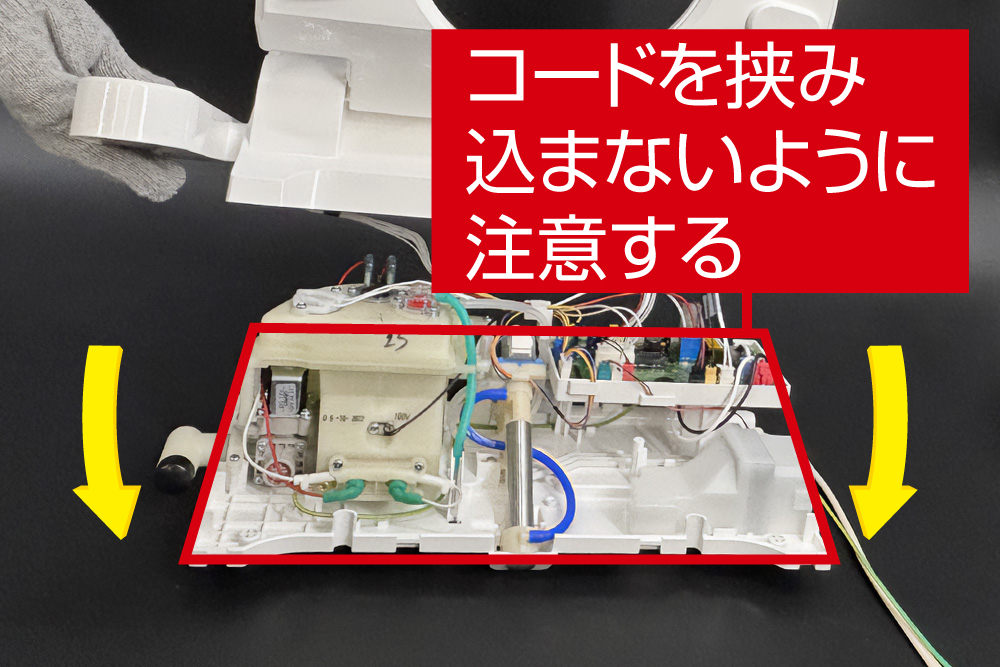

本体カバーを被せる
上から軽く押さえる

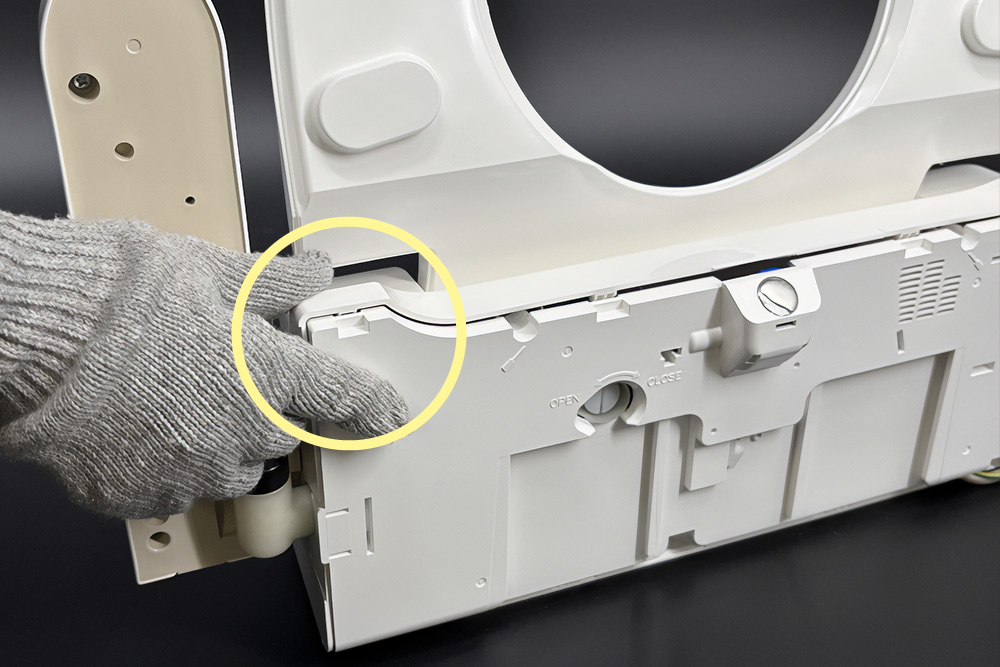

ツメをはめ込む
【2】脱臭ケースを取り付ける

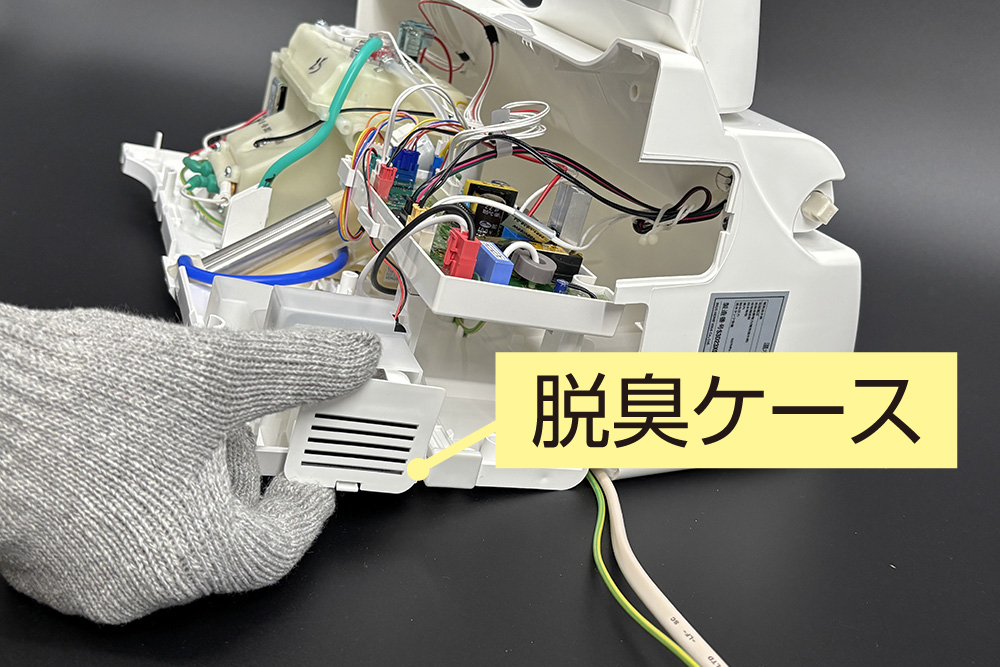

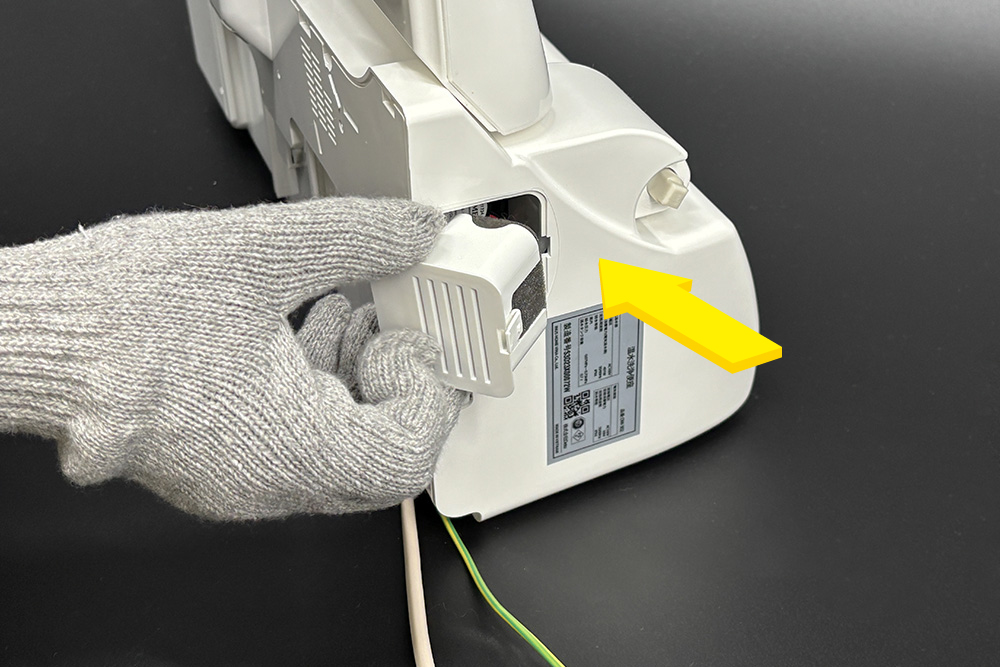

脱臭ケースを取り付ける
脱臭ケース取付け完了
5.温水洗浄便座を取り付ける
【1】 本体を取り付ける

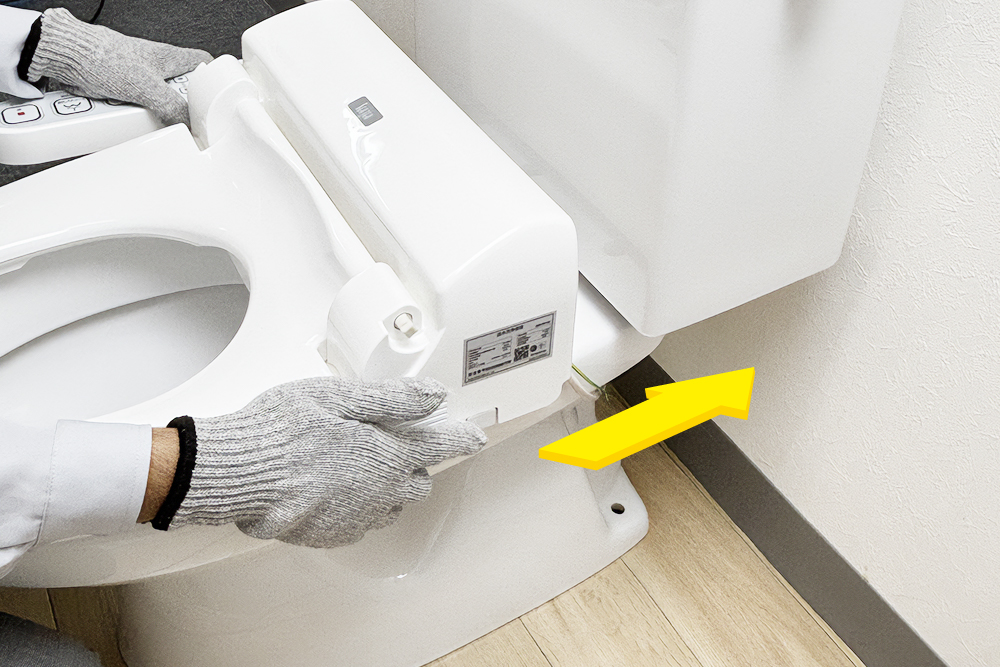

ロータンクの方向に「カチッ」と音がするまで押し込んで取り付ける
【2】 便ふたを取り付ける

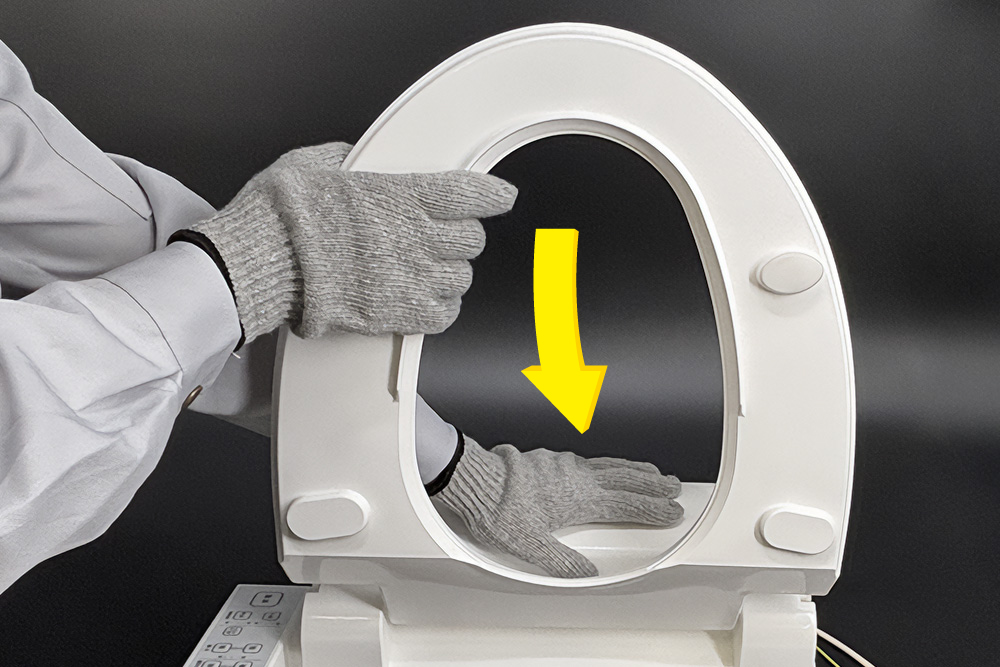

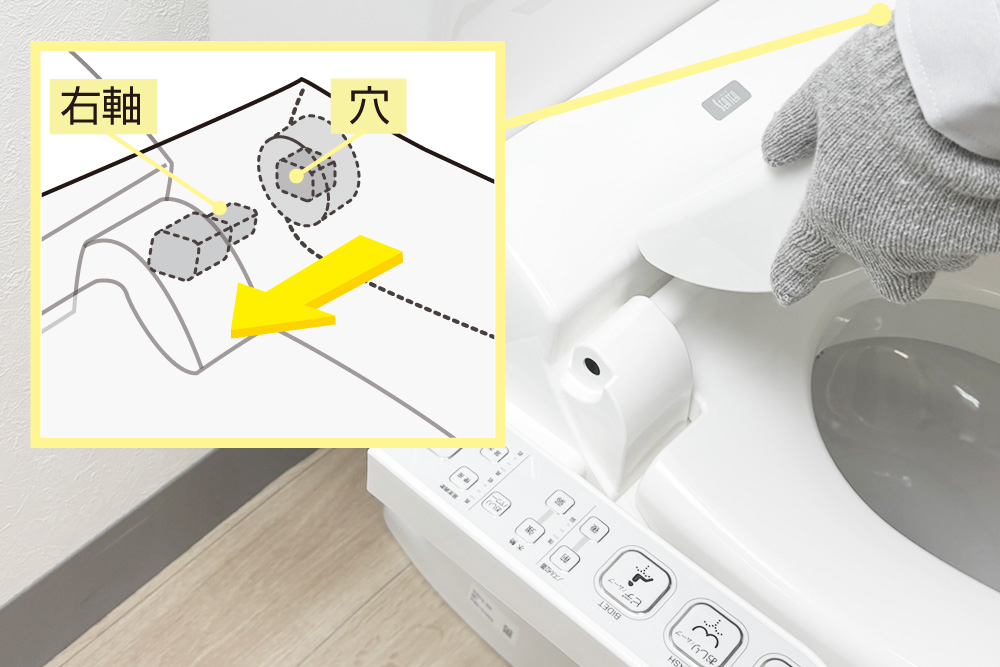

右軸を穴に差し込む

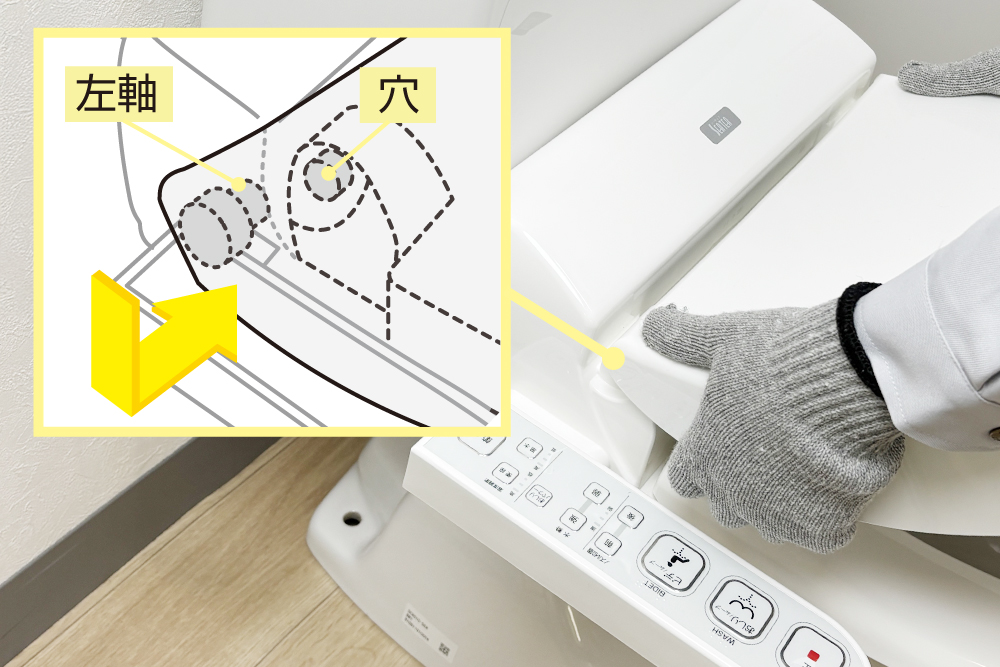

左側を広げ、左軸を穴に差し込む

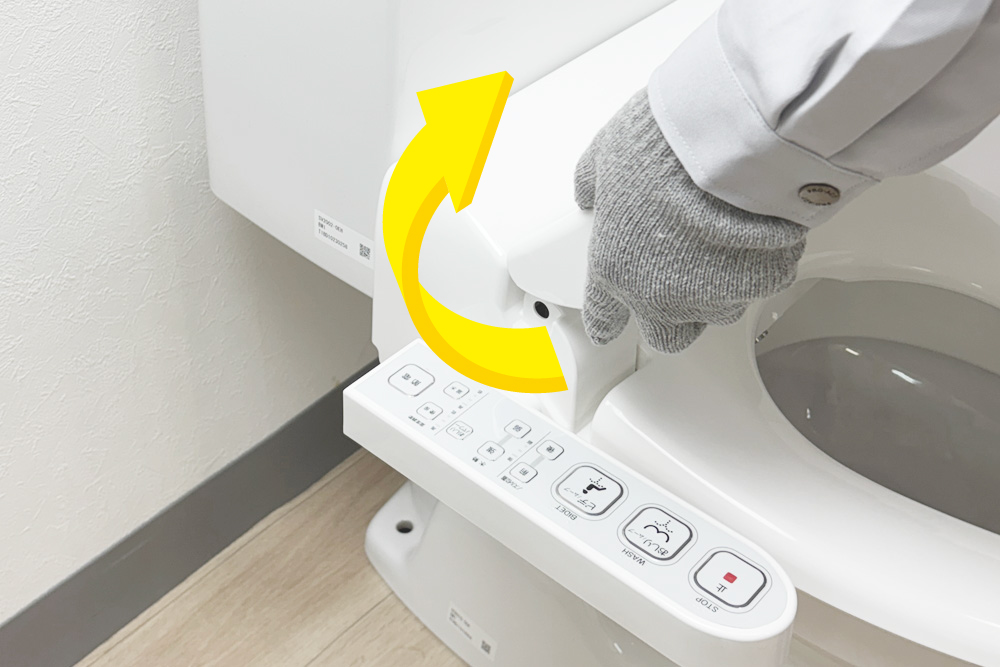

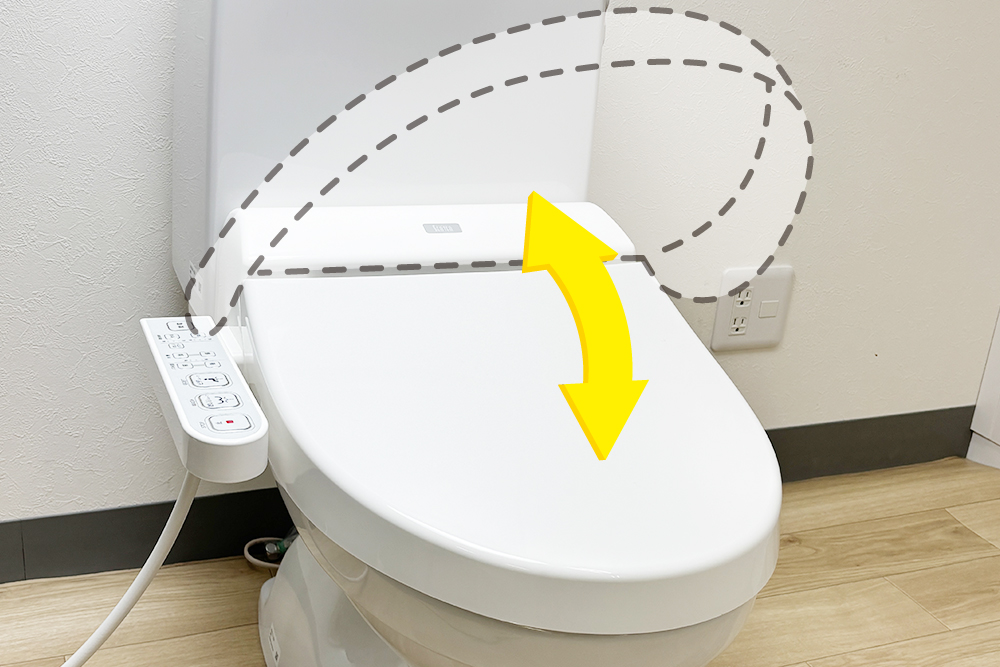

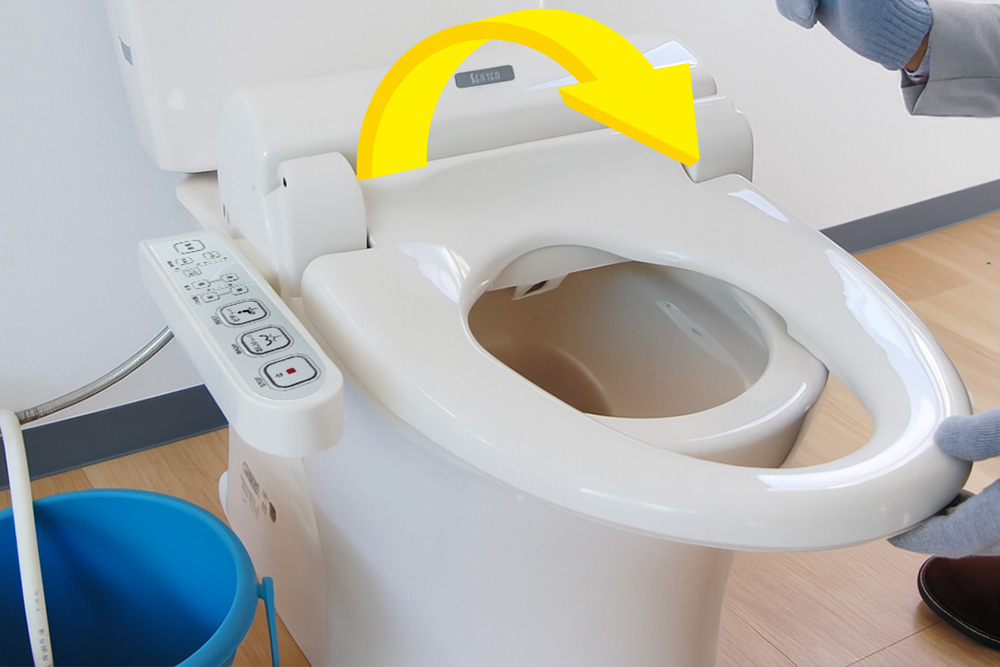

開閉がスムーズか確認する
【3】 終わりの作業

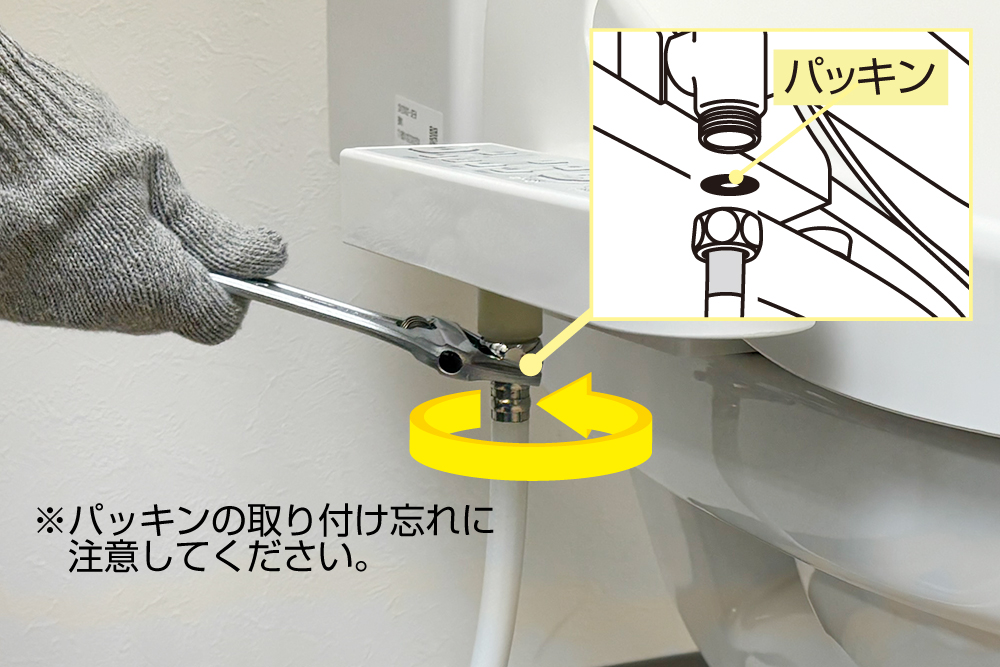

本体給水ホースを取り付ける
※エルボは樹脂製のため締めすぎないように注意してください。

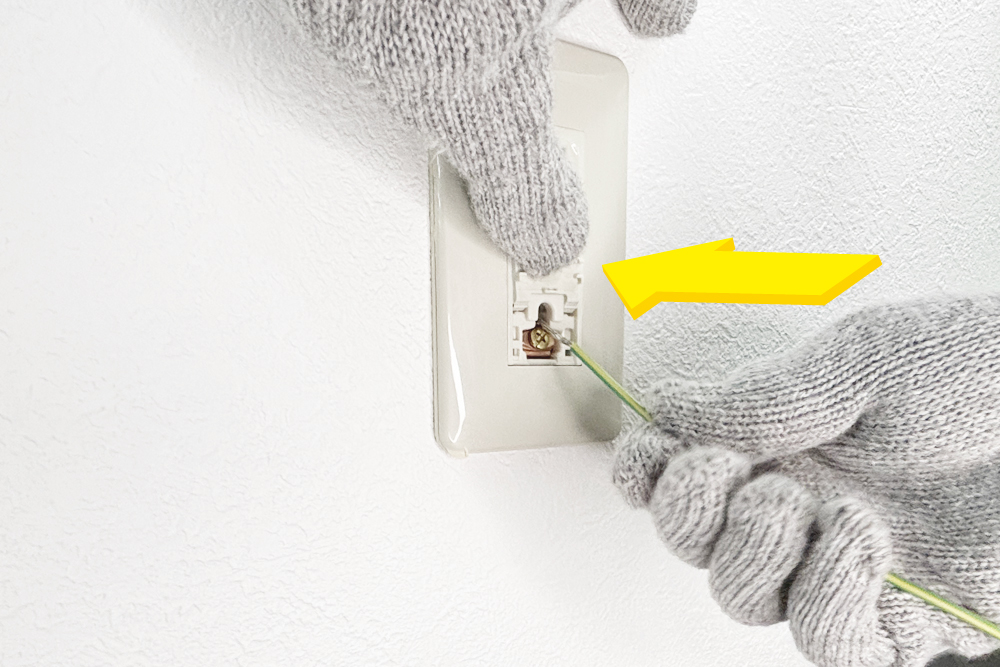

アース線を取り付ける

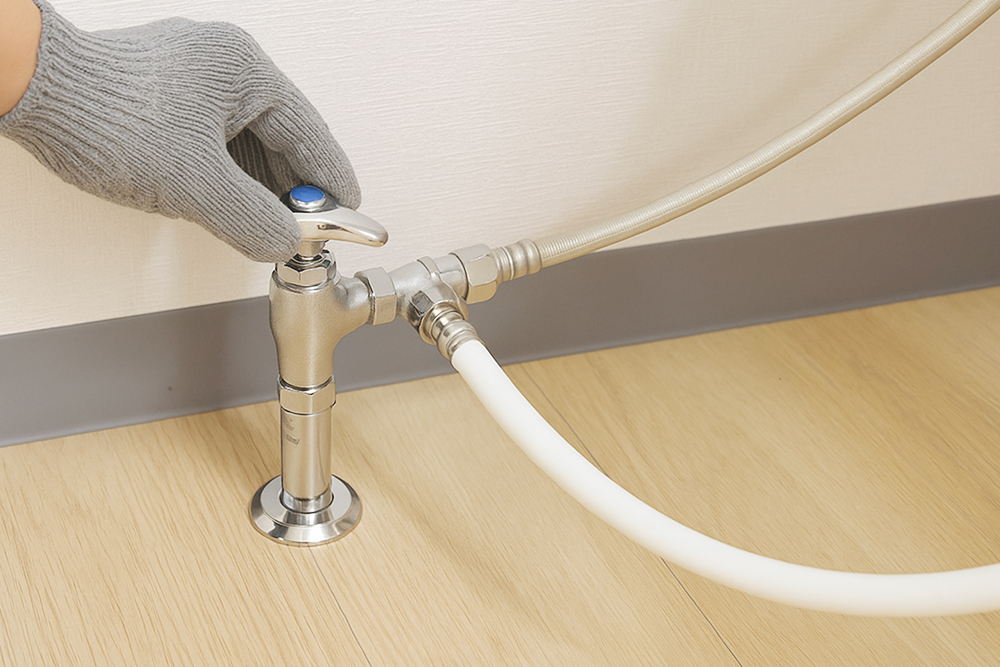

止水栓を開く
6.温水洗浄便座を取り付ける
電源プラグを差し込む
給水が終わるまで操作部や着座センサーに触れない

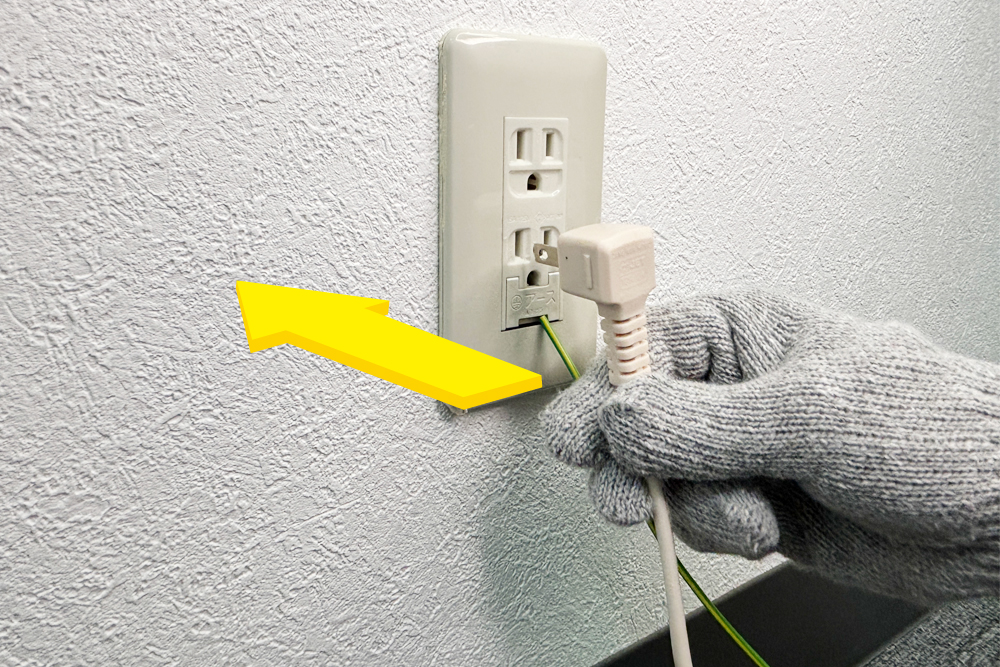

電源プラグを差す
ピッピッピッ」と鳴り続け便座本体への給水が始まります。

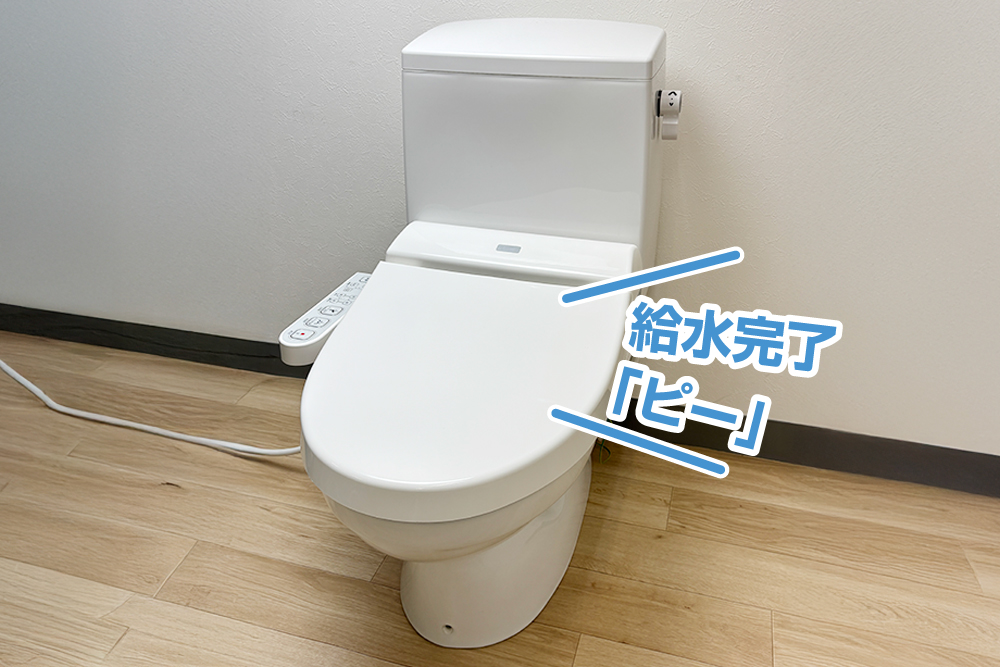

「ピー」と鳴り、給水が終わります。
給水が終わるまで待つ
7.動作確認
・自動給水完了後、7分程度（本体内の水が温まるまでの時間）経ってから動作確認を行ってください。
・セルフクリーニング機能により、おしり・ビデ洗浄前と停止後に水滴が落ちますが異常ではありません。
動作確認

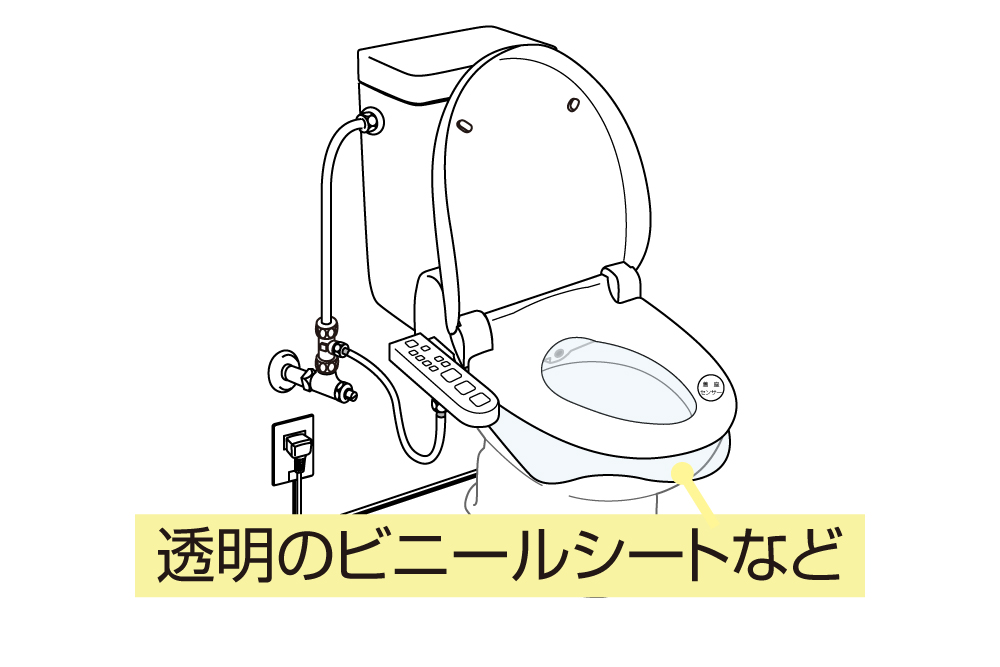

透明のビニールシートなどを便器と便座の間に挟む

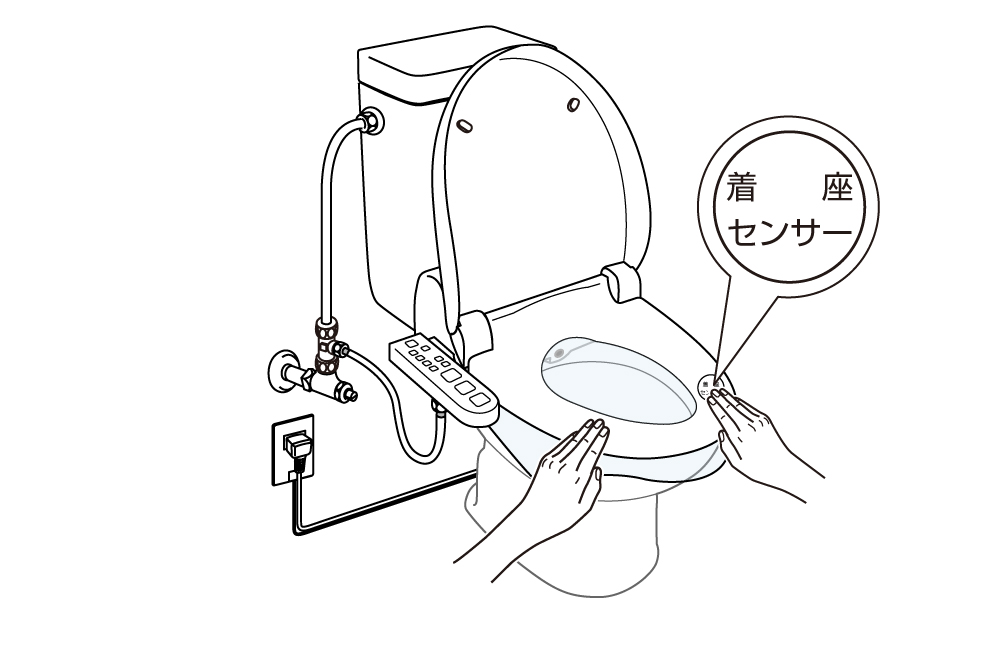

着座センサーに手を触れながら以下の確認
・便座が温かいこと
・自動脱臭が始まること
※小さなモーター音がします。(脱臭機能付便座のみ)

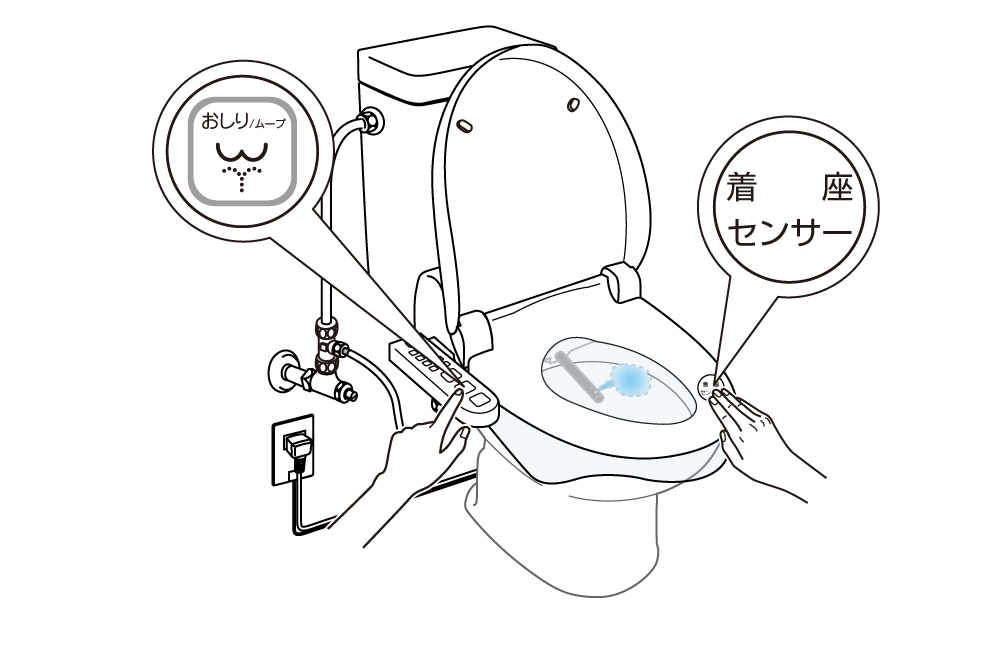

着座センサーに手を触れながら[おしり/ムーブ]を押し以下の確認
・洗浄水が出ること
ビニールシートの上から手を当て洗浄水が温かいこと

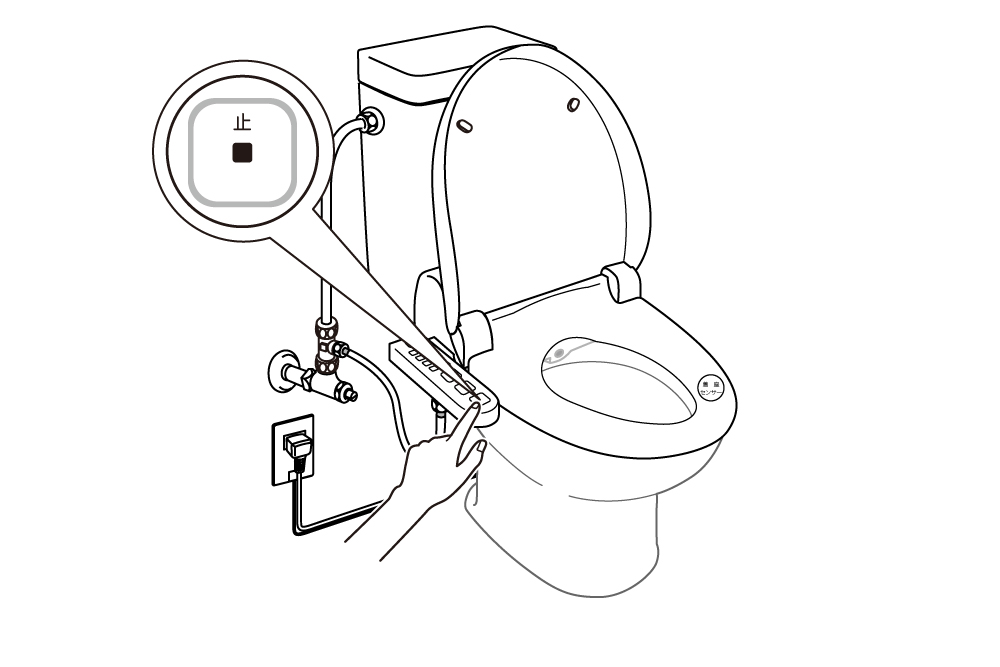

[止]を押し、ビニールシートを外す
動作確認終了

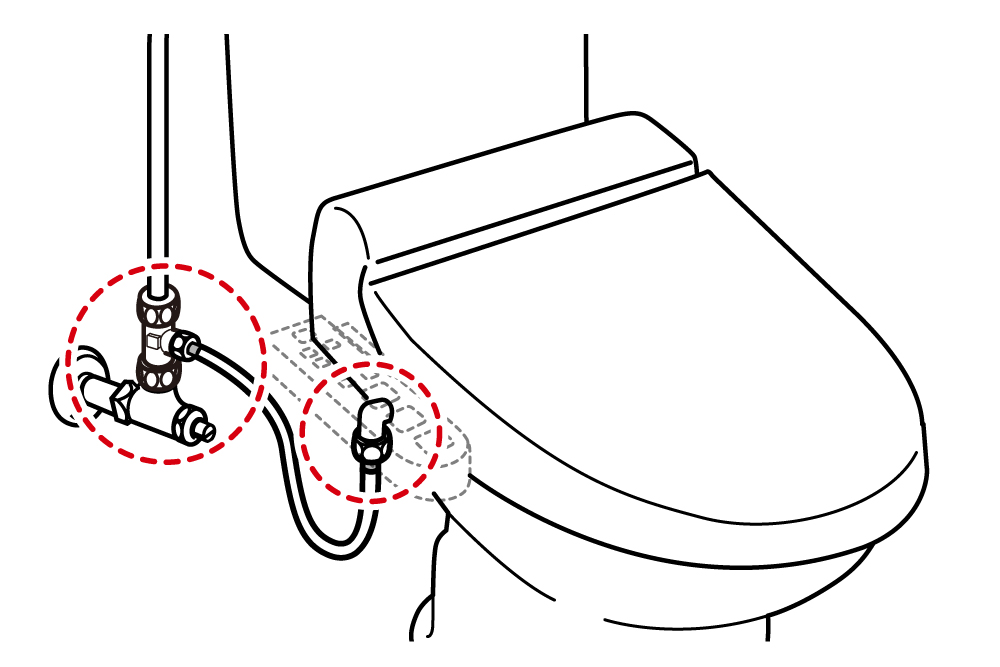

8.水漏れ確認
・水漏れがある場合は、再施工を行ってください。
・ノズル出口付近から漏れる水滴は温水タンク内の蒸気圧またはノズル内の残水によるもので故障ではありません。
